이상적인 모터 구동 케이블 릴 선택: 종합 가이드

현대 산업 운영의 세계에서는 케이블과 호스의 효율적이고 안정적인 관리가 무엇보다 중요합니다. 이곳은 모터 구동 케이블 릴 모바일 기계에 전원과 데이터를 원활하게 공급하는 중요한 구성 요소 역할을 합니다. 수동 시스템과 달리 이러한 자동화 시스템은 일관된 장력을 제공하고 꼬임과 엉킴으로 인한 손상을 방지하며 작업 안전성과 효율성을 획기적으로 향상시킵니다. 이 기사는 맞춤형 솔루션, 견고한 작업대 또는 크레인이나 유체 이송 시스템을 위한 특수 장치가 필요한지 여부에 관계없이 특정 응용 분야에 가장 적합한 것을 선택하는 데 도움이 되는 다양한 유형의 전동 릴을 탐색하는 심층 가이드 역할을 합니다. 각 유형의 고유한 기능과 이점을 이해함으로써 생산성을 향상하고 장비 수명을 연장하는 현명한 결정을 내릴 수 있습니다.

에이 모터 구동 케이블 릴 유연한 케이블, 호스 또는 유사한 도관을 자동으로 빼내고 수축시키도록 설계된 기계화된 장치입니다. 핵심 기능은 케이블의 장력을 일정하고 제어된 상태로 유지하여 케이블이 너무 팽팽하게 늘어나거나 너무 느슨해지는 것을 방지하는 것입니다. 이러한 지속적인 장력은 항구, 광산 작업 또는 자동화 시스템과 같이 기계가 장거리를 이동하는 동적 응용 분야에 필수적입니다. 종종 통합 드라이브 시스템으로 제어되는 모터는 장비의 움직임과 완벽하게 동기화되어 작동하여 케이블이 항상 적절하게 관리되도록 합니다. 이 기술의 이점은 수작업 감소, 걸려 넘어질 위험을 제거하여 안전성 향상, 케이블 마모 및 파손을 방지하여 운영 가동 시간을 대폭 증가시키는 등 방대합니다. 다음 섹션에서 알게 되겠지만, 이러한 릴의 기능은 단순한 전력 공급을 훨씬 넘어 광범위한 까다로운 산업 환경에 대한 전문 솔루션을 제공합니다.

맞춤형 솔루션으로 고유한 요구사항 충족

맞춤형 모터 구동 케이블 릴 : 맞춤형 접근 방식

많은 산업 분야에서 표준 기성 케이블 릴만으로는 충분하지 않습니다. 이곳은 맞춤형 모터 구동 케이블 릴 고유한 응용 분야의 정확하고 복잡한 요구 사항을 충족하도록 처음부터 설계된 필수 솔루션이 되었습니다. 맞춤화의 필요성은 극한 환경 조건, 특수 케이블 유형 또는 비표준 작동 요구 사항을 포함한 다양한 요인으로 인해 발생합니다. 예를 들어, 고온 제철소용 릴은 저온 식품 가공 시설에서 사용되는 릴과 비교하여 다른 재료와 냉각 시스템이 필요합니다. 마찬가지로, 민감한 광섬유 케이블을 관리하는 릴은 무거운 전력 케이블을 다루는 릴과 다른 수준의 장력 제어 및 보호가 필요합니다.

맞춤형 릴 선택의 주요 이점은 까다로운 시나리오에서도 뛰어난 성능과 신뢰성을 제공할 수 있다는 것입니다. 맞춤형 디자인의 주요 측면은 다음과 같습니다.

• 재료 및 구조:

  올바른 재료를 선택하는 것은 장수를 위해 중요합니다. 맞춤형 릴은 바닷물 환경을 위한 해양 등급 알루미늄으로 제작하거나 부식성 화학 물질에 저항하는 특수 합금으로 제작할 수 있습니다. 인클로저는 실외 사용을 위한 방진 및 방수(IP 등급) 또는 위험 지역용 방폭형으로 설계될 수 있습니다. 또한 구조 프레임은 심한 진동이나 충격을 견딜 수 있도록 강화될 수 있으므로 극심한 스트레스 속에서도 릴이 계속 작동하도록 보장합니다.

• 속도 및 제어 시스템:

  릴의 감기 속도는 해당 기계의 속도와 정확히 일치해야 합니다. 맞춤형 시스템은 가변 주파수 드라이브(VFD)와 정교한 제어 알고리즘을 통합하여 완벽한 동기화를 보장할 수 있습니다. 이는 속도 불일치로 인해 케이블이 느슨해지거나 과도한 장력이 발생할 수 있는 자동화 창고의 고속 스태커 크레인과 같은 응용 분야에 매우 중요합니다. 또한 제어 시스템은 특정 권선 패턴으로 프로그래밍되어 조기 케이블 고장으로 이어질 수 있는 고르지 않은 레이어링을 방지할 수 있습니다.

• 드럼 용량 및 크기:

  드럼 직경과 너비를 포함한 릴의 물리적 치수가 제약이 되는 경우가 많습니다. 사용자 정의를 통해 릴을 특정 설치 공간에 맞게 제작하여 공간 효율성을 극대화할 수 있습니다. 이는 이동식 차량이나 제한된 공간에서 특히 중요합니다. 또한 드럼 용량을 미세 조정하여 케이블의 정확한 길이와 직경을 수용할 수 있어 무게와 성능을 최적화할 수 있습니다.

• 기존 시스템과의 통합:

  에이 bespoke reel can be engineered to seamlessly integrate with a facility’s existing PLC (Programmable Logic Controller) or SCADA (Supervisory Control and Data Acquisition) systems. This allows for real-time monitoring and control of the reel's status, including speed, position, and tension, as well as enabling predictive maintenance based on usage data. This level of integration is essential for modern, interconnected industrial operations that rely on data for efficiency and safety.

맞춤형 솔루션에 투자함으로써 기업은 복잡한 운영 문제를 해결하고 값비싼 케이블의 수명을 연장하며 가장 까다로운 환경에서 중단 없는 전원 공급을 보장할 수 있습니다. 이러한 맞춤형 접근 방식은 표준 제품의 한계를 뛰어넘어 단순한 구성 요소가 아닌 더 크고 효율적인 시스템의 완벽하게 설계된 부분인 릴을 제공합니다.

산업 수요를 위한 강력한 솔루션

모터가 장착된 견고한 산업용 케이블 릴 : 산업의 일꾼

지구상에서 가장 까다로운 환경에서는 표준 장비가 고장나는 경우가 많습니다. 이것이 바로 의 존재 이유이다. 모터가 장착된 견고한 산업용 케이블 릴 . 이것은 단순한 전동 스풀이 아닙니다. 이는 광산, 철강 제조 및 항만 운영의 ​​끊임없는 남용을 견딜 수 있도록 설계된 견고한 특수 목적 시스템입니다. 내구성의 핵심은 구조와 사용된 재료에 있습니다. 경량 모델과 달리 이 릴은 강화된 강철 프레임, 견고한 기어박스 및 과열 없이 지속적으로 높은 토크 작동을 처리할 수 있는 모터를 갖추고 있습니다. 해당 구성 요소는 먼지, 오물, 물리적 충격으로 인한 마모 및 손상을 방지하도록 선택되어 성능이 떨어지는 장비를 빠르게 파괴할 수 있는 조건에서도 안정적으로 작동할 수 있도록 보장합니다.

이러한 견고한 릴의 적용 분야는 까다로운 만큼 다양합니다.

• 채광 및 채석:

  광산 작업에서 굴착기와 드래그라인에는 수 마일 길이의 대규모 전력 케이블이 필요합니다. 끊임없는 움직임, 연마성 먼지, 낙석 가능성 등으로 인해 믿을 수 없을 정도로 견고하고 안정적인 릴이 필요합니다. 이 부문을 위한 견고한 릴은 이물질이 들어가지 않도록 밀봉된 인클로저와 엄청난 케이블 무게를 관리하는 강력한 모터로 설계되어 생산에 중요한 기계에 중단 없는 전력을 공급합니다.

• 철강 공장:

  철강 제조 환경은 극심한 열, 부식성 연기, 심한 진동이 특징입니다. 운송 차량 및 이동 기계에 전원을 공급하는 케이블은 이러한 조건에서도 완벽하게 작동할 수 있는 릴로 관리되어야 합니다. 제철소용 대형 릴에는 열과 부식으로부터 보호하기 위해 절연 모터와 특수 코팅이 장착되어 작업자의 안전과 생산 라인의 연속성을 보장하는 경우가 많습니다.

• 항구 및 크레인 운영:

  에이t bustling ports, gantry cranes and ship-to-shore cranes are in constant motion. The cables powering these giants are subject to extreme tension and rapid acceleration and deceleration. Heavy-duty reels designed for ports are built to handle these dynamic loads and are often mounted on large, rotating platforms. They feature sophisticated braking systems and tension-control mechanisms to prevent cable damage and ensure the crane’s mobility is not compromised.

이 견고한 릴 내부의 기술은 외부만큼 강력합니다. 여기에는 케이블 부하에 자동으로 조정되는 고급 장력 시스템이 포함되어 있어 케이블 고장의 일반적인 원인인 느슨함과 과도한 장력을 모두 방지합니다. 또한 매우 높은 전류를 처리할 수 있는 슬립 링과 통신용 광섬유 및 데이터 링이 장착될 수도 있습니다. 이러한 환경에서는 가동 중지 시간으로 인해 엄청난 비용이 발생하며 견고한 릴은 비용이 아니라 운영 신뢰성과 안전성에 대한 장기 투자로 간주됩니다. 극도의 스트레스 속에서도 일관되게 작업을 수행하는 능력은 가장 까다로운 작업도 중단 없이 수행할 수 있도록 보장하는 산업 퍼즐의 중요한 부분입니다.

크레인의 필수 파트너

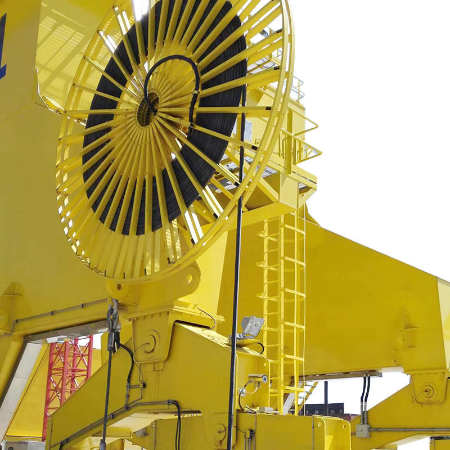

크레인용 전동 케이블 릴 : 중단 없는 이동성 보장

크레인은 본질적으로 역동적이고 다방향으로 움직일 수 있도록 설계되었습니다. 대규모 창고를 횡단하는 갠트리 크레인이든, 항구에서 컨테이너를 들어올리는 선박-해안 크레인이든, 자유롭게 이동할 수 있는 능력은 필수적입니다. 이러한 거대한 기계에 전력을 공급하려면 특별한 솔루션이 필요합니다. 크레인용 전동 케이블 릴 . 이 장치는 빈번한 시작, 중지 및 방향 변경을 포함하는 크레인 작동 주기의 고유한 요구 사항을 관리하도록 특별히 설계되었습니다. 단순한 와인딩 머신과 달리 크레인 릴은 케이블이 지면에 끌리거나 엉키거나 손상되는 힘을 받는 것을 방지하기 위해 속도와 장력을 크레인의 움직임과 동기화해야 합니다.

크레인 릴의 설계는 세 가지 핵심 성능 영역에 중점을 둡니다.

• 긴장 관리:

  케이블의 일정한 장력을 유지하는 것이 가장 중요한 기능입니다. 장력이 너무 높으면 케이블에 과도한 응력이 가해져 도체가 파손될 수 있고, 장력이 너무 약하면 느슨해져서 안전 위험이 발생하고 케이블이 찌그러지거나 걸릴 위험이 높습니다. 크레인 릴은 정교한 모터 제어 장치와 균형추를 사용하여 크레인의 속도나 방향에 관계없이 항상 완벽한 장력을 보장합니다.

• 통제된 지급 및 철회:

  에이 crane reel must be able to smoothly pay out the cable as the crane moves away from its power source and retract it just as smoothly as it returns. This requires a reliable motor and gearbox that can handle the constant acceleration and deceleration. The system is often integrated with the crane's PLC to ensure its speed is always a direct function of the crane’s travel, eliminating any risk of cable mismanagement.

• 안전 및 보호:

  크레인 작업에서 안전은 타협할 수 없습니다. 릴에는 과도한 이동을 방지하는 리미트 스위치, 케이블 장력이 약해지면 모터를 정지시키는 느슨해짐 방지 센서, 비상 정지 버튼 등 다양한 안전 기능이 장착되어 있습니다. 이러한 기능은 케이블을 보호할 뿐만 아니라 더 중요하게는 지상의 작업자나 기타 장비와 관련된 사고를 예방합니다. 또한 케이블 자체는 종종 릴에 의해 관리되는 수명 기간 동안 견딜 수 있는 수천 번의 권선 주기를 견딜 수 있도록 설계된 고굴곡 강화 유형입니다.

전원 케이블 외에도 많은 크레인 릴은 특수 슬립 링을 통해 광섬유 및 데이터 케이블을 동시에 관리하도록 설계되었습니다. 이를 통해 크레인과 제어 센터 간의 지속적인 통신이 가능해 실시간 진단, 원격 작동 및 데이터 전송이 가능합니다. 크레인의 전력 및 통신 라인이 항상 적절하게 관리되도록 보장함으로써 이러한 특수 릴은 운영 효율성을 크게 향상시키고 비용이 많이 드는 가동 중지 시간을 줄이며 보다 안전한 작업 환경에 기여합니다. 본질적으로 이는 크레인의 생명선으로서 대규모 작업을 계속 진행하는 데 필요한 지속적이고 안정적인 연결을 제공합니다.

케이블 관리의 미래

에이utomatic cable winding machine for large cables : 자동화를 통한 효율성 향상

과거에는 산업 기계의 크고 무거운 케이블을 관리하려면 상당한 수작업이 필요했기 때문에 비효율성과 안전 위험이 발생했습니다. 오늘날 자동화의 출현은 이러한 프로세스를 변화시켰습니다. 그만큼 대형 케이블 자동 권취기 는 더욱 효율적일 뿐만 아니라 훨씬 더 안전하고 신뢰할 수 있는 솔루션을 제공하는 이러한 진화의 정점을 나타냅니다. 이 기계는 사람의 지속적인 개입 없이 고전압 전력선부터 멀티 코어 제어 케이블까지 주요 케이블의 감김 및 풀림을 자동으로 관리하도록 설계되었습니다. 핵심 기능은 일관되지 않은 장력 및 부적절한 권선과 같이 조기 케이블 마모 및 작동 위험을 초래하는 수동 작업의 변수를 제거하는 것입니다.

자동 와인딩 머신을 정의하는 주요 기능은 다음과 같습니다.

• 에이dvanced Tensioning Systems:

  단순한 스프링 장착형 또는 전동식 릴과 달리 자동 기계는 센서와 지능형 모터 제어 장치를 사용하여 케이블 장력을 지속적으로 모니터링하고 조정합니다. 이렇게 하면 케이블이 느슨해지는 것을 방지할 수 있을 만큼 항상 팽팽해지지만 과도한 응력을 받을 정도로 너무 팽팽해지지는 않습니다. 이 정밀한 제어는 도체와 외장의 피로와 마모를 최소화하여 케이블의 수명을 연장합니다.

• 레이어링 및 스풀링:

  케이블 손상의 가장 일반적인 원인 중 하나는 부적절한 권선으로 인해 내부 레이어가 끼이거나 찌그러질 수 있습니다. 자동 와인딩 기계에는 완벽하게 균일하고 겹치지 않는 패턴으로 케이블을 드럼 위로 안내하는 자동 정렬 시스템이 통합되어 있습니다. 이를 통해 케이블이 항상 올바르게 감겨져 케이블의 수명과 권선 프로세스의 효율성이 극대화됩니다.

• 통합 안전 기능:

  이 기계는 장비와 인력을 모두 보호하기 위한 다양한 안전 기능을 갖추고 설계되었습니다. 여기에는 비상 정지 버튼, 방해물이 있을 경우 권취 과정을 중단하는 장애물 감지 센서, 정전 시 릴이 자유 회전하는 것을 방지하는 자동 제동 시스템이 포함됩니다. 또한 프로세스 자동화를 통해 작업자가 크고 무거운 움직이는 부품에 접근하지 못하게 하여 사고 위험을 크게 줄일 수 있습니다.

• 육체 노동 및 가동 중지 시간 감소:

  전체 케이블 관리 프로세스를 자동화함으로써 이러한 기계는 필요한 수작업의 양을 대폭 줄입니다. 운영자는 케이블이 안전하고 효율적으로 관리되고 있음을 알고 다른 작업에 집중할 수 있습니다. 또한 자동 시스템으로 관리되는 케이블의 수명과 신뢰성으로 인해 수리 또는 교체로 인한 예기치 않은 가동 중단 시간이 크게 줄어듭니다. 이는 보다 생산적이고 수익성 있는 운영에 직접적으로 기여합니다.

산업용 케이블 관리의 미래는 의심할 여지 없이 자동화에 있습니다. 산업이 스마트 팩토리와 상호 연결된 시스템으로 전환함에 따라 대형 케이블을 자동으로 권취하는 기계의 역할은 더욱 중요해질 것입니다. 이는 효율적이고 안전하며 현대적인 산업 환경의 기본 구성 요소로서 전력과 데이터의 중요한 흐름이 안전하고 중단 없이 유지되도록 보장합니다.

케이블 너머: 전동 릴의 다양성

유체 이송용 모터 구동 호스 릴 : 다목적 솔루션

전동 릴의 주요 용도는 종종 전기 케이블과 관련되어 있지만, 그 다양성은 호스를 포함한 광범위한 다른 도관으로 확장됩니다. 그만큼 유체 이송용 모터 구동 호스 릴 액체, 가스 및 기타 유체를 운반하는 데 사용되는 호스의 지불 및 철회를 관리하도록 설계된 특수 범주의 장비입니다. 이러한 릴은 호스가 장거리에 걸쳐 자주 사용되는 산업에 필수적이며 호스 재료나 연결부의 꼬임, 뒤틀림 및 손상을 방지하기 위해 조심스럽게 취급해야 합니다. 견고한 구조와 자동화된 제어 시스템은 유체 이송 작업이 원활하고 안전하게 수행되어 유출을 최소화하고 효율성을 극대화하도록 보장합니다.

에이pplications for these motorized hose reels are diverse and critical to various sectors:

• 연료 및 윤활유 이송:

  항공 및 해양 산업에서는 안전하고 효율적인 연료 전달을 위해 전동 호스 릴이 사용됩니다. 자동화된 와인딩 기능을 통해 무겁고 성가신 호스를 쉽게 관리할 수 있어 작업자의 신체적 부담을 줄이고 누출이나 유출 위험을 최소화할 수 있습니다. 이러한 릴에는 취급하는 유체의 부식을 방지하기 위해 특수한 씰과 재료가 사용되는 경우가 많습니다.

• 에이gricultural and Fire Fighting:

  농업에서 이 릴은 관개 호스를 관리하는 데 사용되는 반면, 소방에서는 고압 급수 호스를 신속하게 배치하고 빼내는 데 필수적입니다. 모터가 물이 채워진 호스의 상당한 무게와 항력을 처리하므로 릴의 자동화된 특성으로 인해 빠른 응답 시간과 안전한 작동이 가능합니다.

• 고압 및 공압 시스템:

  청소 및 기타 공정을 위해 고압의 물이나 공기를 사용하는 산업에서는 이러한 릴을 사용하여 공급 라인을 관리합니다. 호스의 후퇴를 제어하면 호스가 휘어지거나 부상을 입는 것을 방지할 수 있습니다. 이는 고압 적용 분야에서 주요 안전 문제입니다. 전동 릴은 호스가 항상 안전하고 제어된 방식으로 보관되어 다음 사용을 준비하도록 보장합니다.

사용의 이점 모터 구동 호스 릴은 기존 수동 와인딩 방식에 비해 더욱 명확해졌습니다. 소규모 작업에는 수동 릴이 충분해 보일 수 있지만 대규모 작업에서는 위험과 비효율성이 명백해집니다. 수동 릴에는 상당한 육체적 노력이 필요하므로 작업자의 피로와 부상을 초래할 수 있습니다. 또한, 일정한 장력을 유지하는 것이 어려워 호스의 꼬임이나 고르지 못한 감김 현상이 발생하여 호스의 수명이 단축될 수 있습니다. 이와 대조적으로 전동 시스템은 이러한 위험을 제거합니다. 이는 유체 이송 호스를 관리하는 보다 안전하고 효율적이며 안정적인 방법을 제공합니다. 다음 표에서는 두 가지 방법을 명확하게 비교합니다.

수동 와인딩에는 상당한 육체적 노력이 필요하며 작업자의 피로를 유발하여 일관성 없는 와인딩을 초래하고 꼬임 및 호스 손상 위험이 높아집니다. 이는 호스의 수명을 단축시키고 안전상의 위험을 초래할 수 있습니다. 이와 대조적으로 전동 릴은 프로세스를 자동화하여 일관된 장력과 균일한 스풀링을 보장합니다. 이렇게 하면 호스의 무결성이 유지되고, 작동 수명이 연장되며, 호스에 물리적인 힘을 가할 필요가 없으므로 작업자 부상 위험이 크게 줄어듭니다. 전동 릴은 변형을 처리하여 대규모 유체 이송 작업을 위한 보다 안전하고 효율적인 솔루션을 제공합니다.
